еквивалентно съпротивление

[mirela188]

Здравейте! Може ли помощ със следната задача, понеже съм малко затруднена и не мога да схвана как ще се реши:

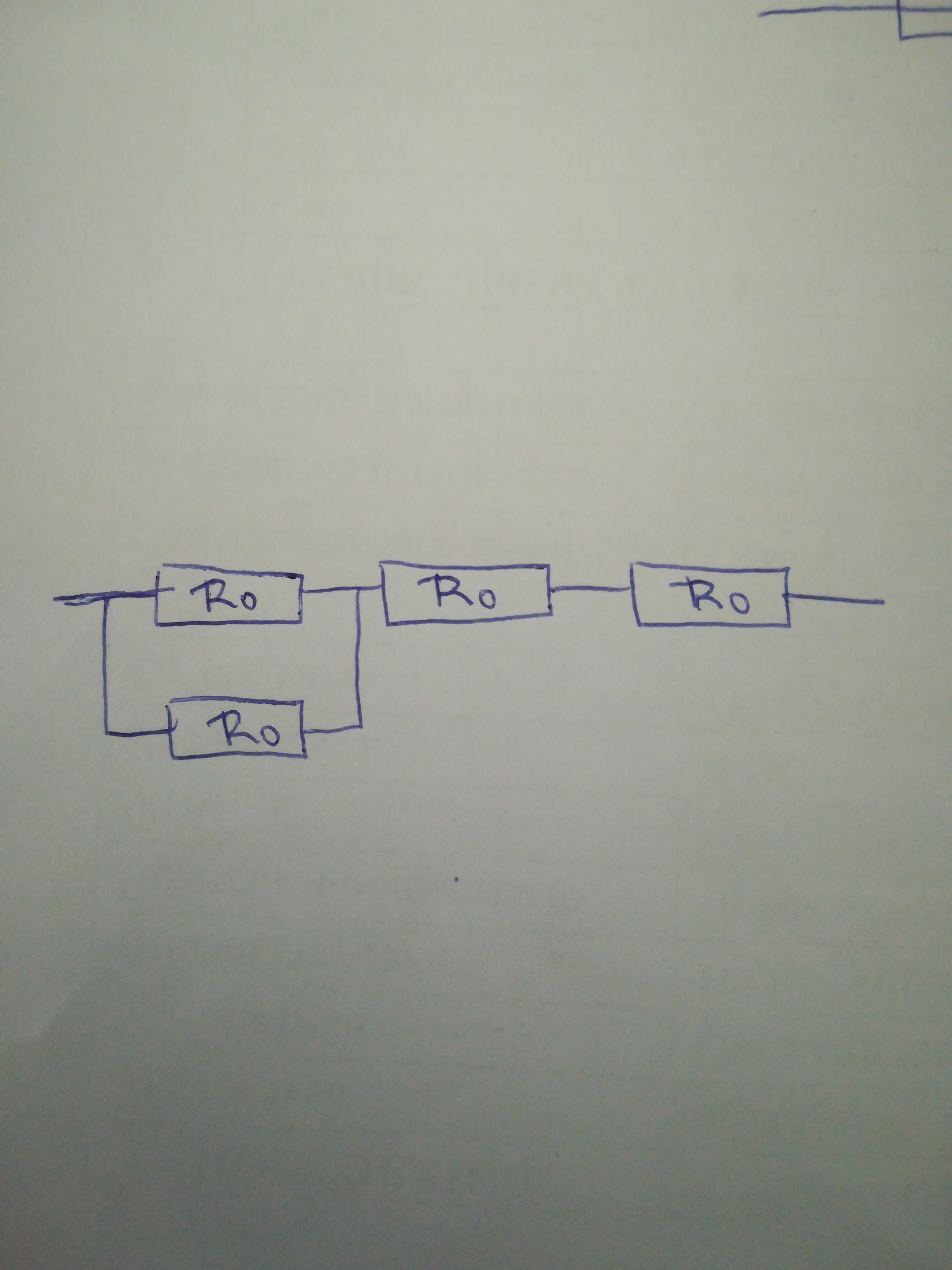

Дадена ми е тази схема на смесена ел. верига където всички съпротивления са еднакви и трябва да сметна колко е общото еквивалентно съпротивление. Отговорът е 5/3 R0 но как да стигна до него?
Благодаря предварително! Приятен ден!

[KOPMOPAH]

Да не е $\frac 52R_0$?

Първите две са успоредно свързани, следователно общото им съпротивление $R$ се намира по формулата$$\frac 1R=\frac1{R_0}+\frac1{R_0}\Rightarrow R=\frac {R_0}2$$
Съпротивлението на последователни свързани резистори е сумата им$$R_{Общо}=R+R_0+R_0=\frac {R_0}2+2R_0=\frac 52R_0$$

[mirela188]

Да не е $\frac 52R_0$?

Първите две са успоредно свързани, следователно общото им съпротивление $R$ се намира по формулата$$\frac 1R=\frac1{R_0}+\frac1{R_0}\Rightarrow R=\frac {R_0}2$$
Съпротивлението на последователни свързани резистори е сумата им$$R_{Общо}=R+R_0+R_0=\frac {R_0}2+2R_0=\frac 52R_0$$

Благодаря Ви много! А бихте ли обяснили по-подробно, ако първо разгледаме случая с последователното свързване, понеже ми е трудно да го разбера, а много искам.
