не съм особено сигурен, че в този раздел трябва да си пусна темата, но като че ли най-много се доближава.
Вече трети ден се заигравам с една задача по Техническа информатика, но засега съм до никъде.
Ако някой има някоя друга идея и я сподели ще бъда много благодарен, пък и може да си получа и заверката.
Задачата е:
Да се синтезира дешифратор за светофарна уредба на равностойно кръстовище. Броят на входните комбинации са осем и се разпределят както следва:
- три последователни - активно R (червено)
- следващата - активни R и Y (червено и жълто)
- следващите три - активно G (зелено)
- последната - активно Y (жълто)
Изходите да са по отрицателна логика и да управляват две триади светлинни указатели: Север - Юг и Изток - Запад.
Упътване: непълен дешифратор с три входа (A,B,C) и шест изхода:
- за светлинни указатели север-юг - [tex]R_{1 },Y_{1 },G_{1 }[/tex]
- за светлинни указатели изток-запад - [tex]R_{2 },Y_{2 },G_{2 }[/tex]
Обърнете внимание, че активните състояния на светлинните указатели за червено и зелено на двете триади не са напълно инверсни, поради застъпване на червено с жълто, преди активно състояние зелено.

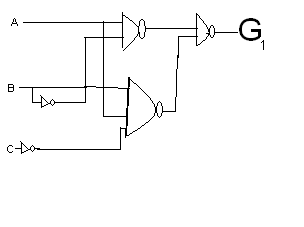

Съставете таблицата за истинност и миниманизирайте графично за всеки от изходите на дешифратора. Съставете логическата и електрическата схема.
П.п Имам някакви смътни идеи, но ми трябва малко помощ да започна.
Още веднъж благодаря на отзовалите се за идеите.
