Как да реша задачата чрез законите на Кирхоф

[Гост]

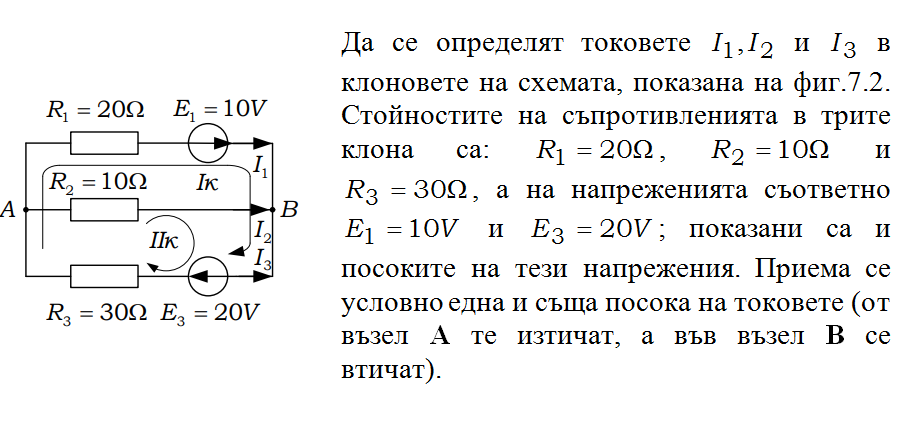

Здравейте! Може ли някой да ми обясни как да реша задачата чрез законите на Кирхоф

[anonimen1]

Виж мрежата за метода с клонови токове, Първи закон на Кирхоф, Втори закон на Кирхоф.
Още възможности метод с контурни токове, метод с възлови потенциали, метод на суперпозицията, теореми на Тетевен и Нортън.
Знаем, че може да игнорираме посоките на всички нанесени токове там Ik, Ik2, I1, I2, I3.
За улеснение приемаме само посоките на I1, I2, I3 за вярни.
В задачата е дадена подсказка, но истинските мъже не се подмамват.
Уравнения според Втори закон на Кирхоф(закон за контурите)
k=m-n+1=3-2+1=2
m-неизвестни токове или контури или консуматори между две точки=3
В батериите, амперметрите, волтметрите има резистивност, консумативност в реалния свят.
n-възли=2(A, B)
Уравнения според Първи закон на Кирхоф(закон за възлите)
q=n-1=2-1=1
Първите две уравнения са според Втори закон на Кирхоф, а третото е според Първи закон на Кирхоф, цялата система се нарича метод на клоновите токове.
[tex]\begin{array}{|l} R_1*I_1 - R_2*I_2 = E_1 \\ R_2*I_2 - R_3*I_3 = E_3 \\ I_1+I_2+I_3=0 \end{array}[/tex]

[tex]I_1=-I_2-I_3[/tex]

[tex]\begin{array}{|l} R_1*(-I_2-I_3) - R_2*I_2 = E_1 \\ R_2*I_2 - R_3*I_3 = E_3\end{array}[/tex]

[tex]\begin{array}{|l} (-R_1-R_2)*I_2 - R_1*I_3 = E_1 \\ R_2*I_2 - R_3*I_3 = E_3\end{array}[/tex]
След това използваш метод на Крамер или правило на Сарус(тук не ти е нужно) или намираш системата ръчно.
Не може само математика да се решава, човек трябва да се развива всестранно.

[anonimen1]

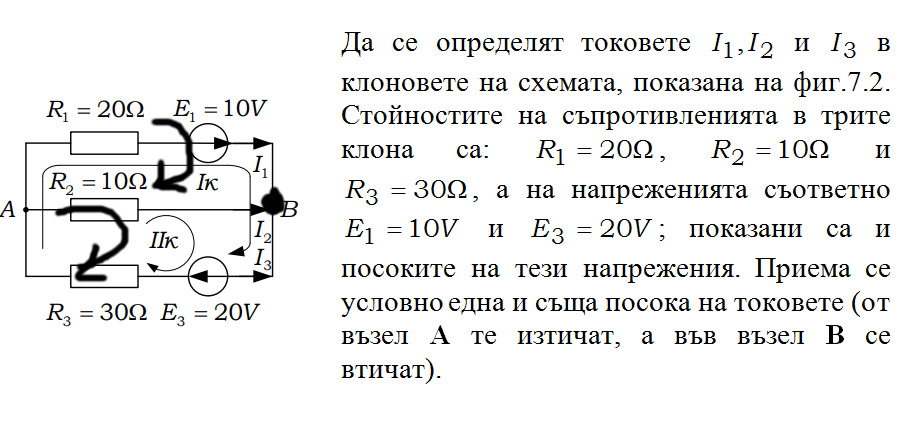

Избираме произволно посока на обхождане за контур например по часовниковата стрелка. Прилагаме Първи закон на Кирхоф за произволен възел например за B. Избираме два произволни контура и прилагаме Втори закон на Кирхоф за тях. В бобините, кондензаторите, (проводниците) има комплексна резистивност и комплексни числа. Оттук се формира и реактивна мощност, или въображаема мощност. Всеки вектор е комплексно число и равнина. И така навлизаме във вериги със синусоидални правилца и режим.

[steisy_111]

Здравейте! Някой може ли да ми каже как да реша тази задача по вторият закон на Кирхоф

[KOPMOPAH]

Дали трябва да е Кирхоф или Ом? Я помисли или виж...

[Гост]

Здравейте. Попаднах на тази тема и моля за малко помощ. Трябва ли накрая сбора на токовете i1,i2,i3,i4,i5 и i6 да е равен на 0??? Или става въпрос само за метода на потенциалните напрежения..много се обърках. Делтите са детерминанти.

Doc1.docx

(146.26 KiB) 194 пъти
